Lenovo XClarity Administrator(LXCA)部署指南(3)


前面我们已经介绍过“LXCA的部署”以及“LXCA对服务器硬件的管理”。本篇我们来介绍一下LXCA中对服务器
的配置操作,主要包括服务器Configuration Patterns、地址池以及Server Profile的配置。

Configuration Pattern

Server Pattern 表示裸机服务器配置,包括本地存储、I/O 适配器、SAN 引导和其他主板管理控制器和
UEFI 固件设置。Server Patterns 还集成对 I/O 地址虚拟化的支持,以使您可将服务器构造连接虚拟化
或改变服务器用途而不造成中断。Server Pattern 用作总 pattern,用来一次快速配置多个服务器。

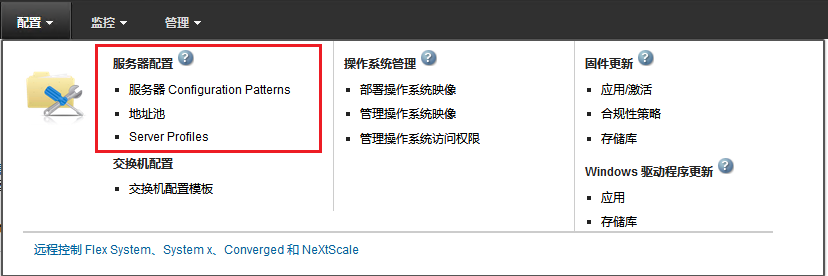

1、点击菜单中的“配置”,选择服务器配置中的“服务器Configuration Patterns”。

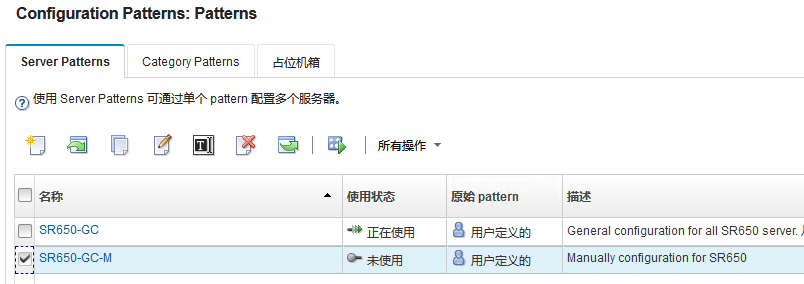

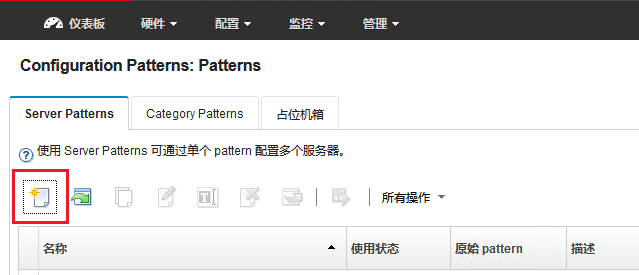

2、在Server Patterns选项卡中,点击新建按钮创建Pattern。

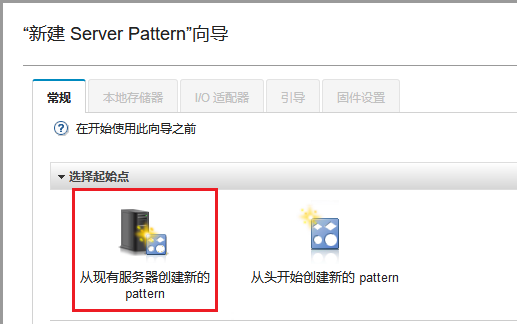

3、创建Pattern有两种方式,一种是“从现有服务器创建Pattern”,另外一种是“完全手动创建一个
Pattern”。我们先来看一下“从现有服务器创建Pattern”。

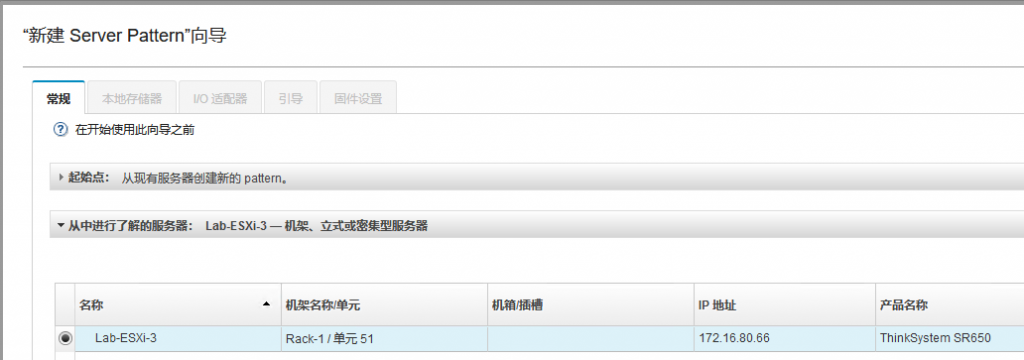

4、启动创建向导,选择一个用来创建pattern的服务器,LXCA将从所选的服务器中读取硬件配置信息。

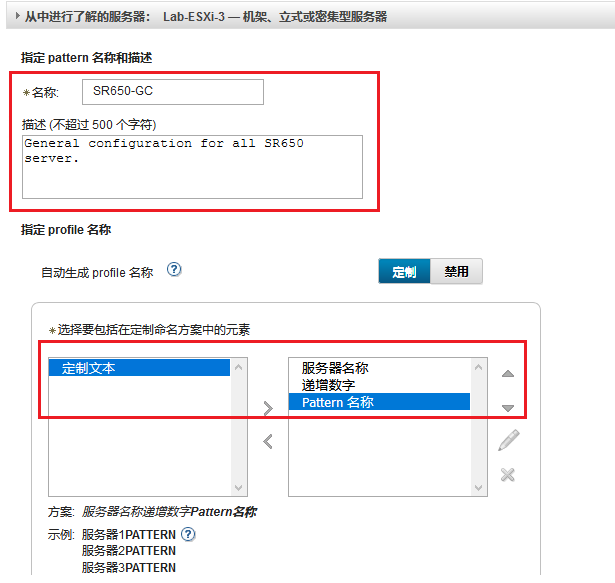

5、定义pattern的名子和profile的命名格式。

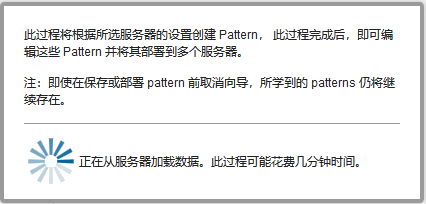

6、点击“下一步”,LXCA将开始从选定的服务器读取硬件配置信息。

7、配置读取完成后,可能查看并按需要修改pattern的各项设置,主要包括本地存储器、I/O适配器、引
导以及固件设置。如果不需要修改,则直接点击下一步即可,将完全保留从服务器上读取出来的配置。如

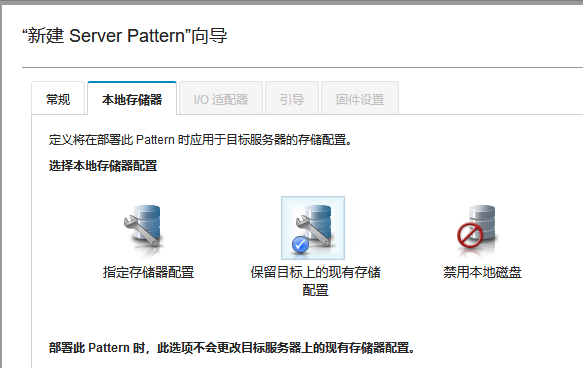

下图是本地存储器的配置,我们选择“保留目标上的现有存储配置”,选择这个选项,在将配置推送到其它
服务器时,将不会对这些服务器的存储设置进行修改。

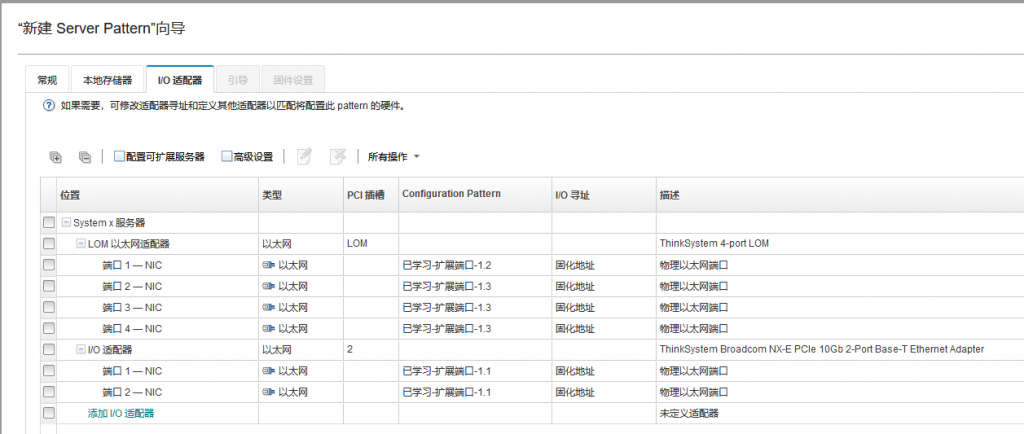

8、I/O适配器的设定,可定义要在部署此pattern时应用于目标服务器的I/O端口设置和寻址模式。如果要
虚拟化或重新分配I/O适配器地址,可配置此pattern以使用虚拟I/O适配器寻址。如果要从现有服务器创建
pattern,则可能会自动学到某些适配器信息。可定义其他I/O Adapter Patterns以匹配在部署此 patte
rn时服务器中应有的硬件。通过定义I/O Adapter Patterns,可为支持的适配器配置适配器端口设置。如
果使用虚拟 I/O 适配器地址,则还可定义添加的 Fibre Channel 适配器的SAN引导目标。

9、系统引导模式的设定。可定义要在部署此 pattern 时应用于目标服务器的引导顺序。

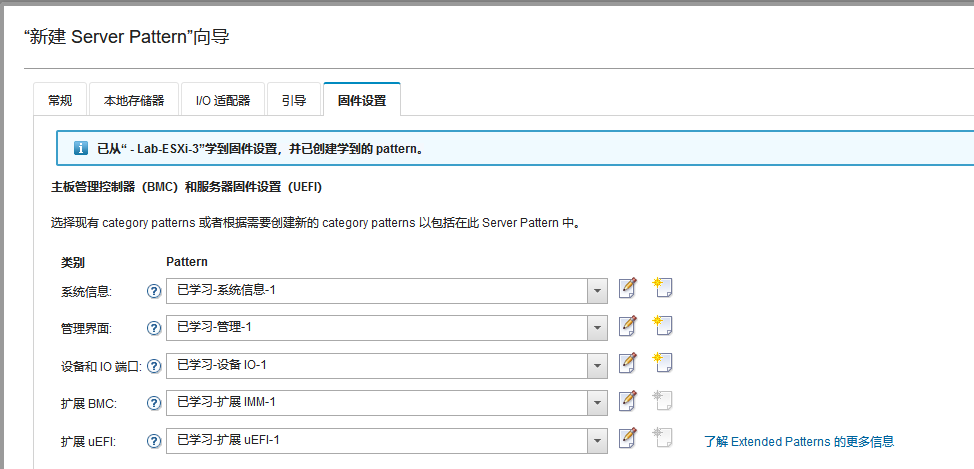

10、固件设置,可指定要在部署此 pattern 时应用于目标服务器的主板管理控制器和 UEFI 固件设置。固
件设置按类别进行组织,每种类别组合了相关设置。对于每个类别均可创建 Category Pattern,其中包含
共有固件设置,并且可供多个 Server Patterns 重新使用。可从主板管理控制器和 UEFI 直接配置的大多
数固件设置也可通过 Category Patterns 进行配置。可用固件设置取决于服务器类型、Flex System 环
境和Server Pattern 的范围。

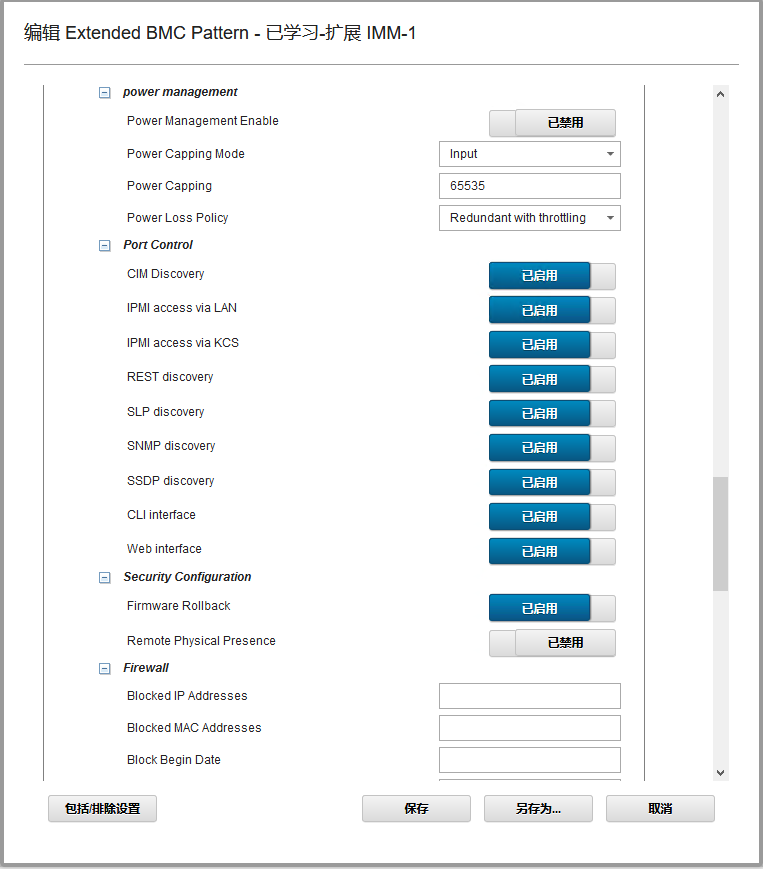

11、如果需要对IMM/XCC或者uEFI的配置进行修改,则可以点击修改按钮进行修改操作。

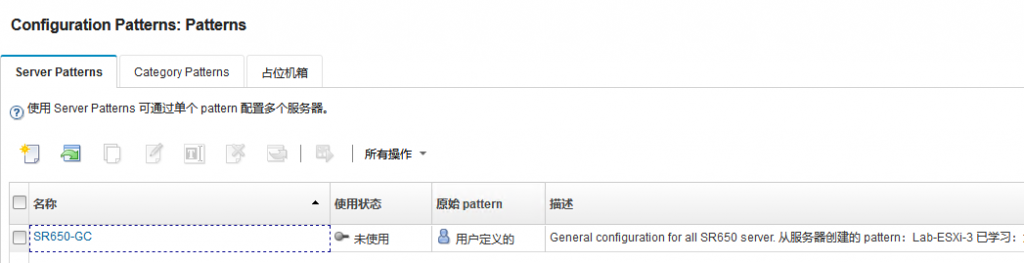

12、确认配置后,点击保存,一条configuration pattern就创建完成了。

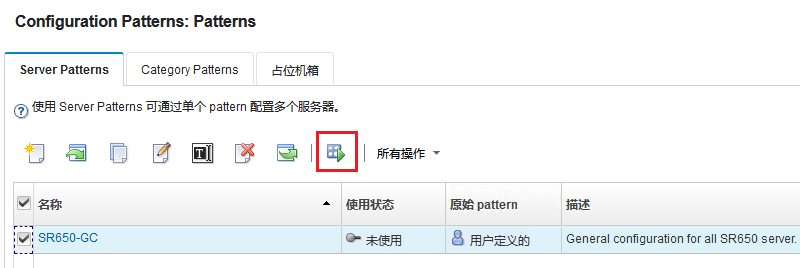

13、选择pattern,点击部署按钮,开始将patternp推送到服务器。

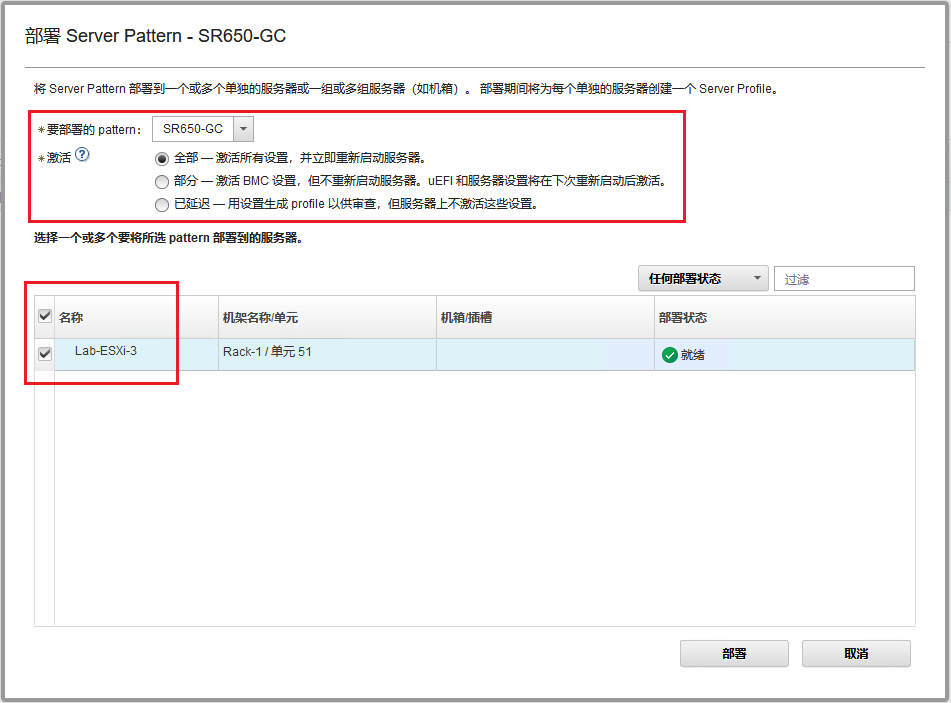

14、选择pattern的激活选项,包括全部激活、部分激活和延迟激活。点击“部署”按钮开始部署。

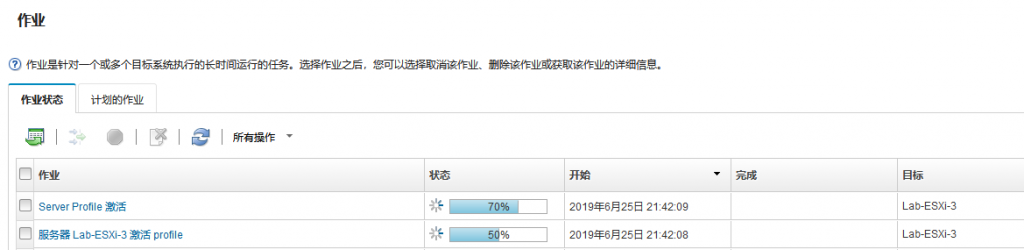

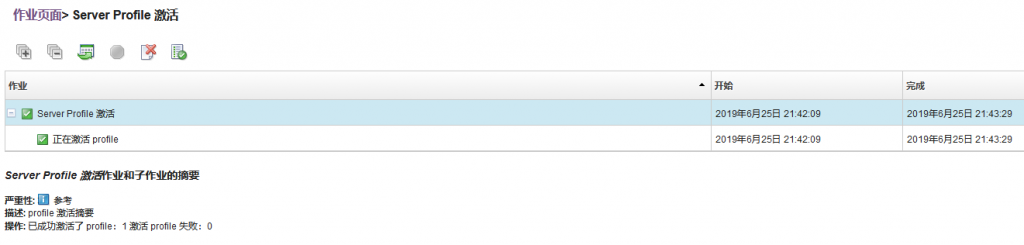

15、在“作业”页面,可以查看pattern的部署进度。

16、部署完成后,相应的Profile将会被激活。

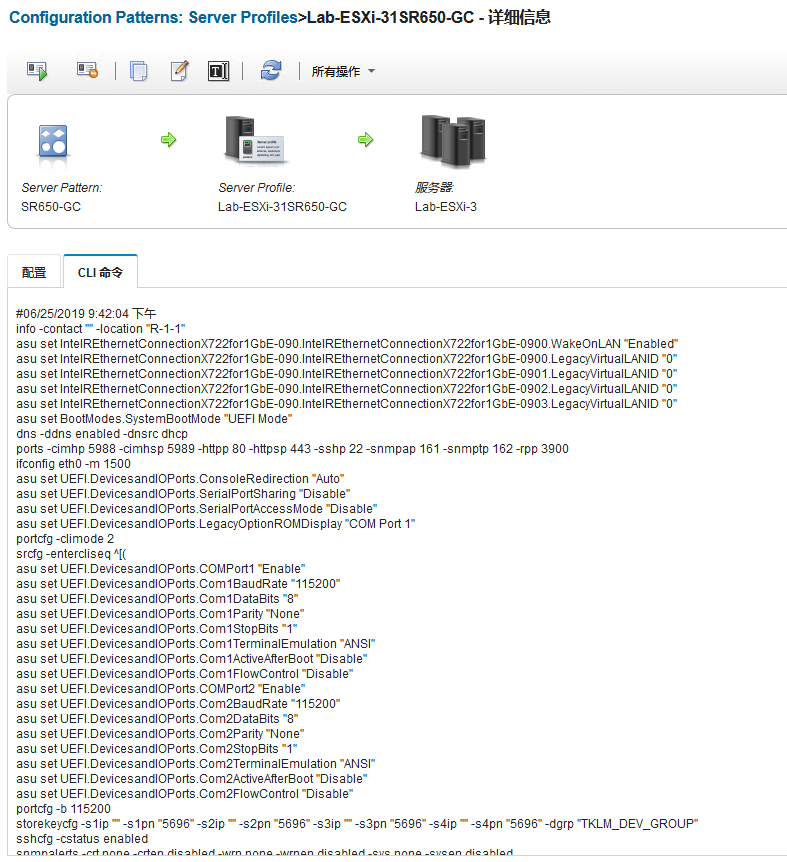

17、点击Profile,可以查看详细的部署激活状态。

从头开始创建新的pattern

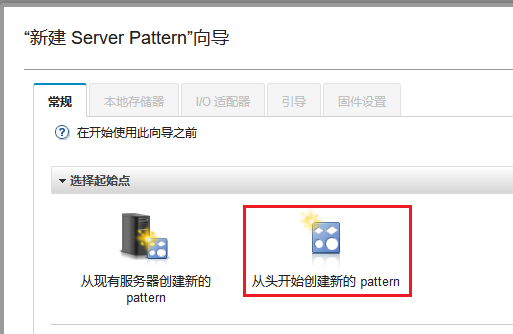

1、下面我们来看一下“从头开始创建新的pattern”,与“从现有服务器创建pattern”相比,这种方式没有参
照配置,所有配置都需要自己定义。

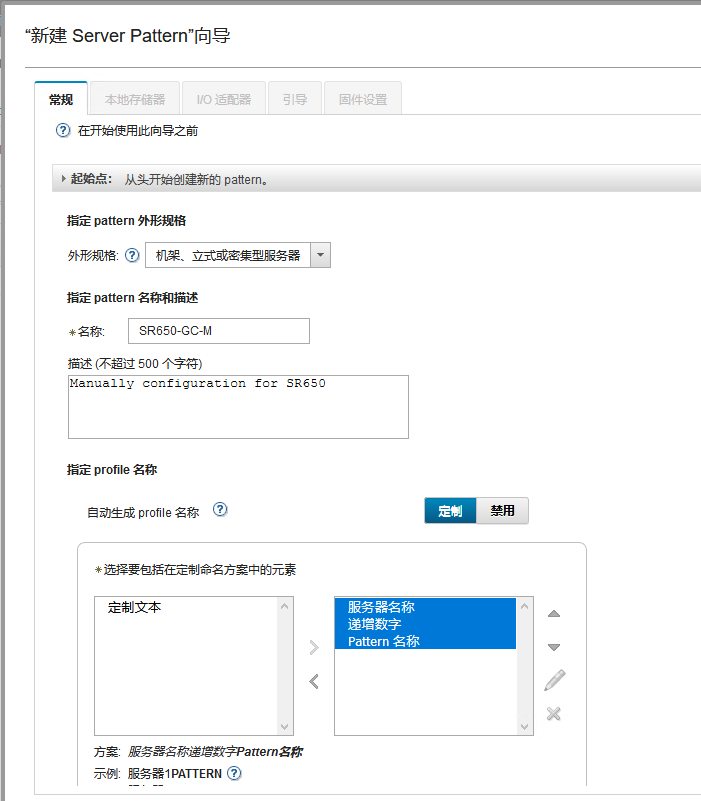

2、启动新建pattern的向导,配置名称和profile命名规则。

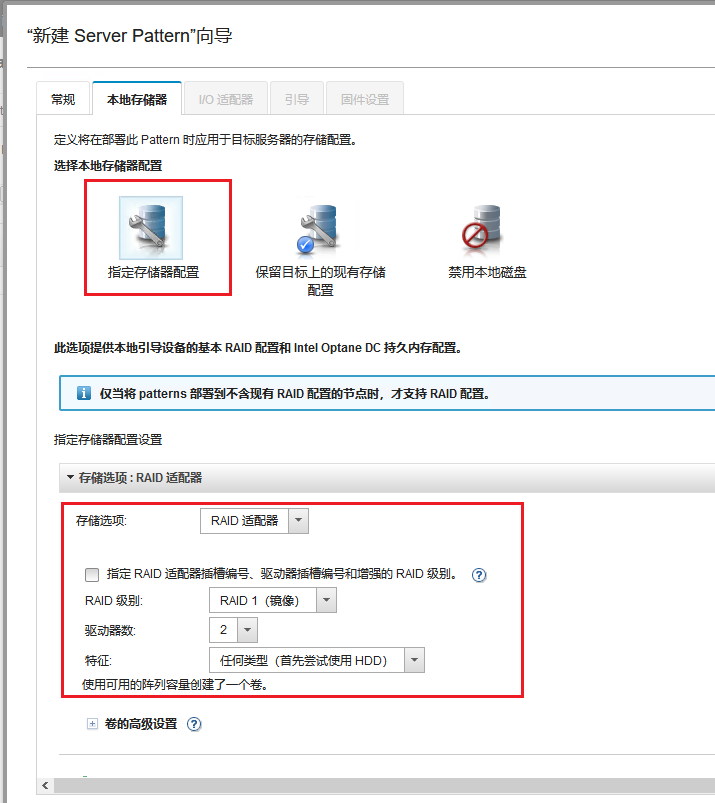

3、本地存储配置可以自定义RAID级别,驱动器数量等等。同时支持对M.2适配器进行配置。

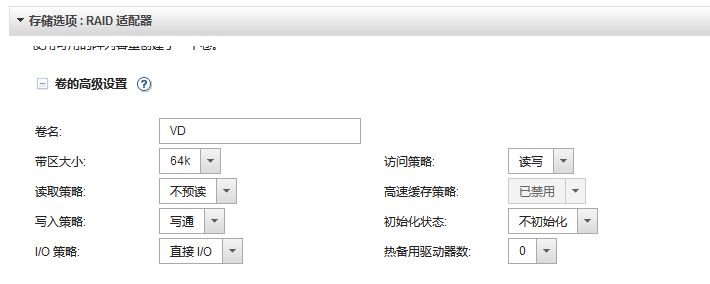

4、高级设置中可对卷的条带大小,读取策略等进行配置。

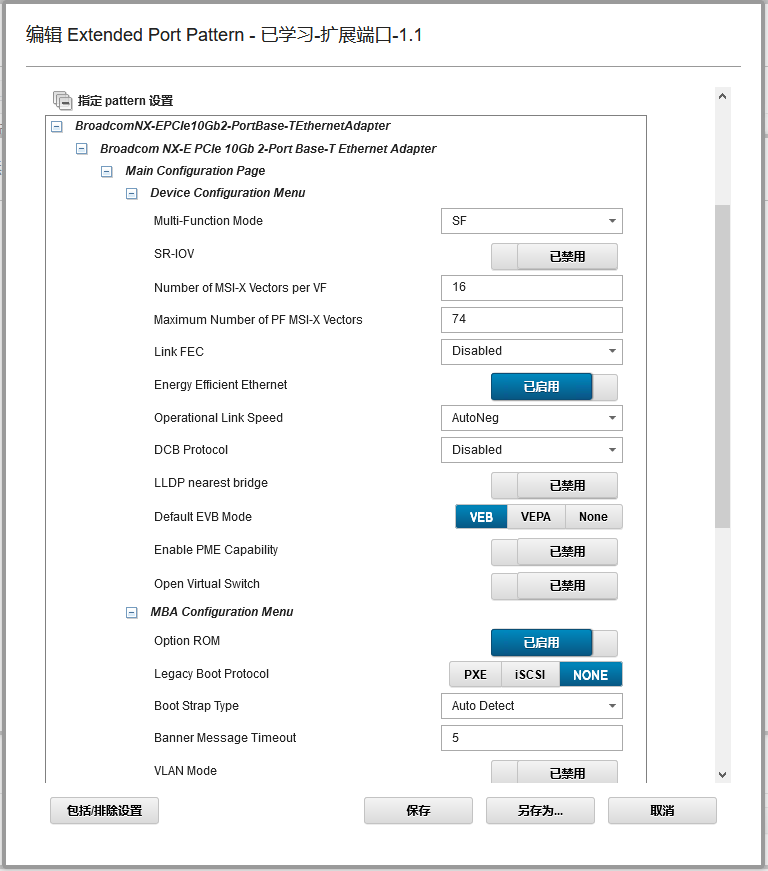

5、I/O适配器中可以对网卡端口的功能进行详细的配置。

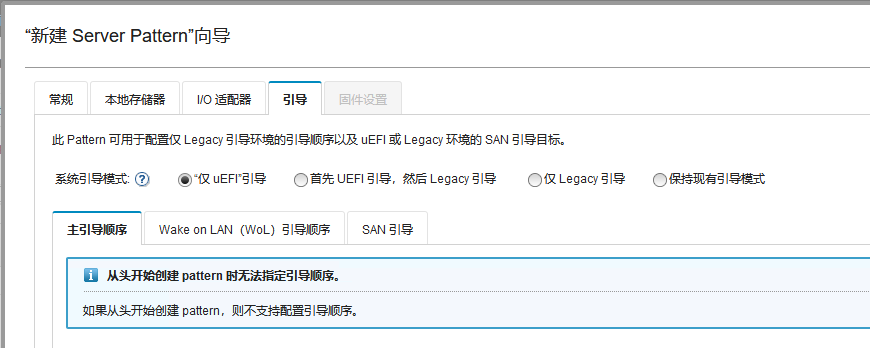

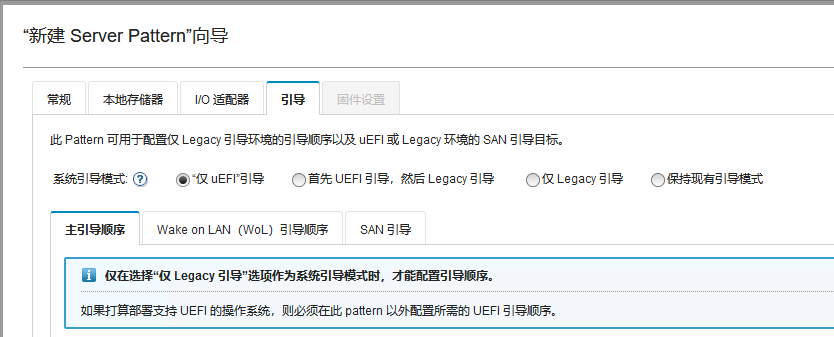

6、引导配置选项可以配置系统引导模式、WoL以及boot from SAN等选项。

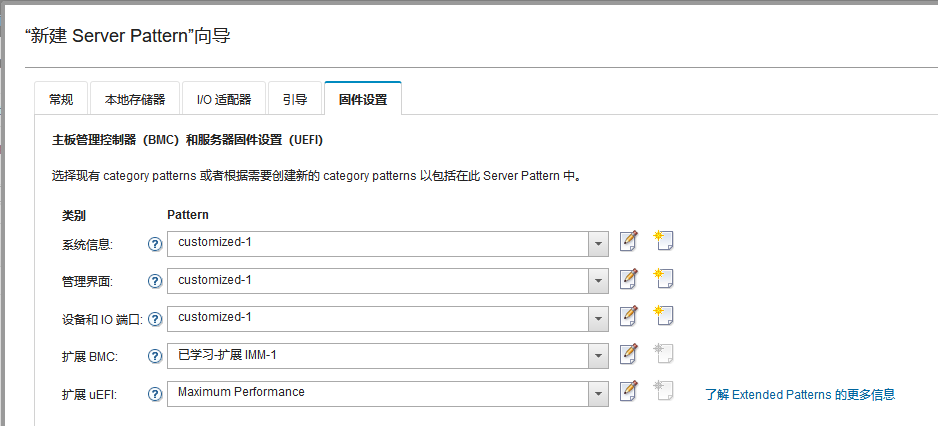

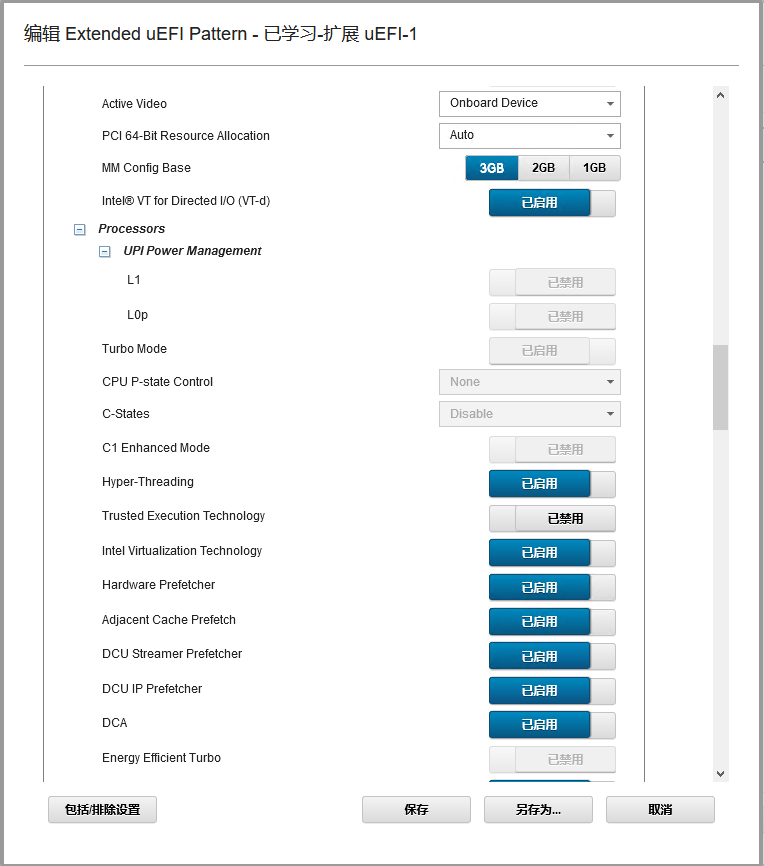

7、固件设置中,“系统信息”、“管理界面”和“设备IO端口”可以自定义配置。扩展BMC及扩展uEFI可以选择预
配置的选项然后进行编辑。

8、创建完成后,即可推送到服务器上。

地址池

地址池是所定义的一组地址范围。在向个别服务器部署Server Patterns时,LXCA可以使用地址池向这些服
务器分配IP和I/O地址。

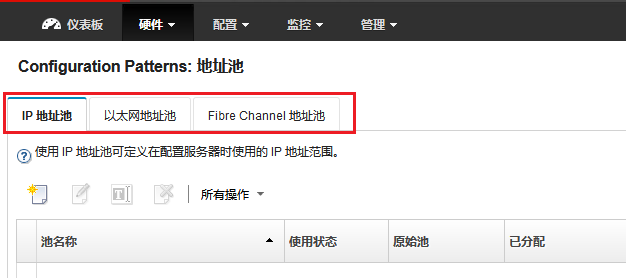

1、IP地址池定义了在配置服务器的主板管理控制器网络接口时使用的IP地址范围。可以根据需要使用或定
制预定义地址池,也可以创建新池。在创建Server Patterns时,可以选择要在部署期间使用的IP地址池。
在部署Server Pattern时,IP地址将从所选的池分配给各个管理控制器。

2、配置IP地址池是需要确定以下几点:
● 确保选择的 IP 地址子范围与数据中心内的现有 I/O 地址不存在冲突。
● 确保指定范围内的 IP 地址属于同一子网,并且LXCA可访问这些地址。
● 确保指定范围内的 IP 地址对于每个XClarity Administrator域和现有IP管理工具而言是唯一的,
以防止发生地址冲突。

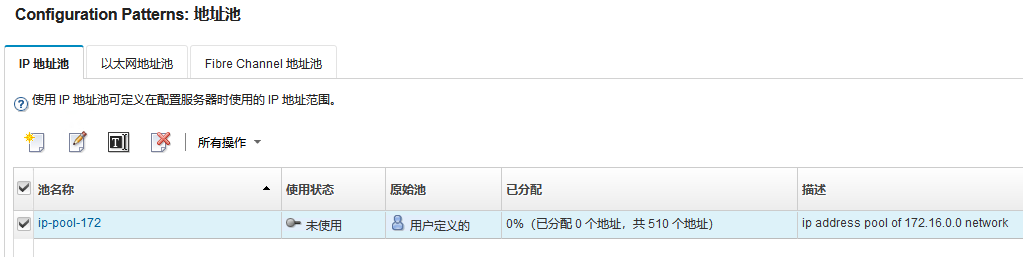

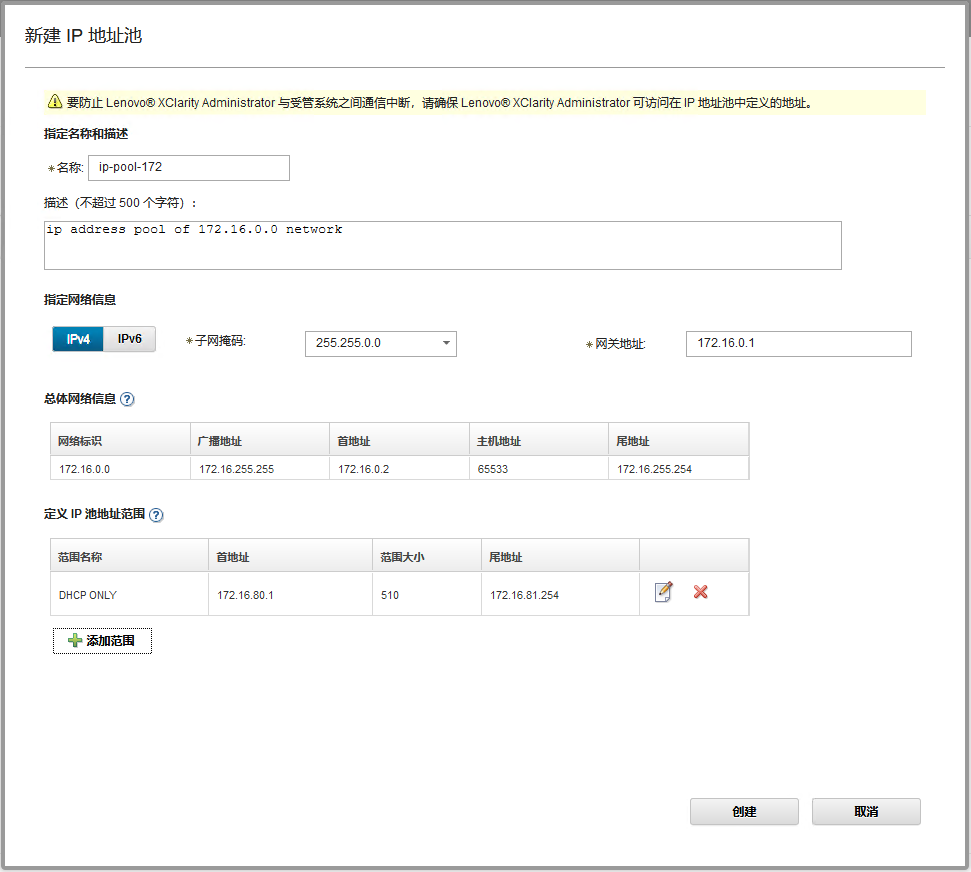

3、如下图,创建一个IP地址池,并指定使用的地址范围。

4、地址池创建后,就可以在部署操作系统时使用此地址池自动为系统分配IP地址。

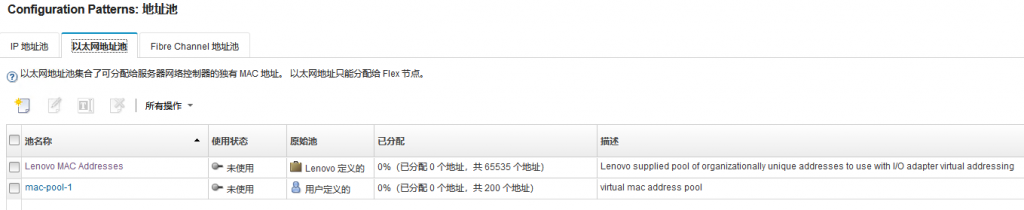

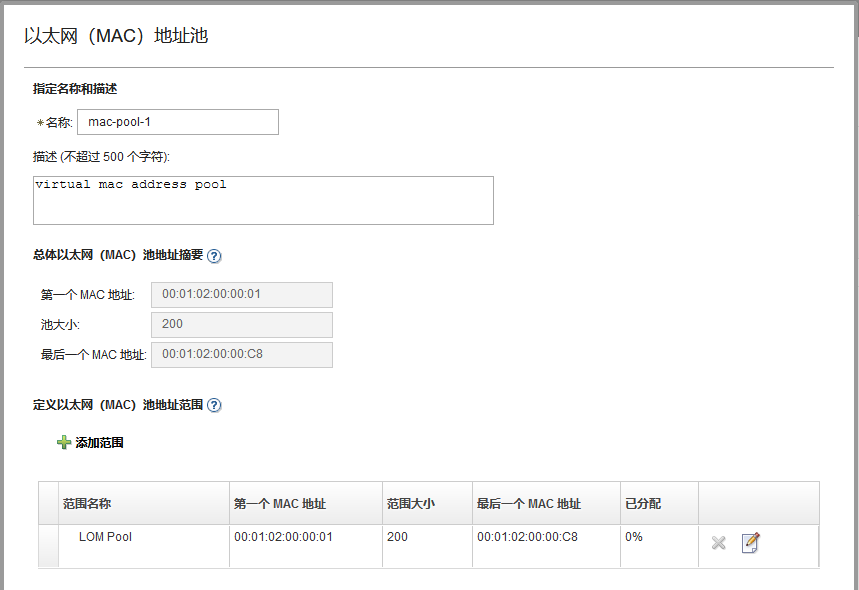

5、以太网地址池是在配置服务器时可分配给网络适配器的唯一MAC地址的集合。您可以根据需要使用或定制
预定义地址池也可以创建新池。在创建Server Patterns时,可以选择要在部署期间使用的以太网地址池。
在部署Server Pattern时,地址将从所选的池分配给各个适配器端口。

6、以太网地址池只能分配给Flex计算节点。

7、Fibre Channel地址池是在配置服务器时可分配给Fibre Channel适配器的唯一 WWNN和WWPN地址的集
合。可以根据需要使用或定制预定义地址池,也可以创建新池。在创建Server Patterns时,可以选择要在
部署期间使用的 Fibre Channel地址池。在部署Server Pattern时,地址将从所选的池分配给各个适配器
端口。

8、Fibre Channel地址只能分配给Flex计算节点。

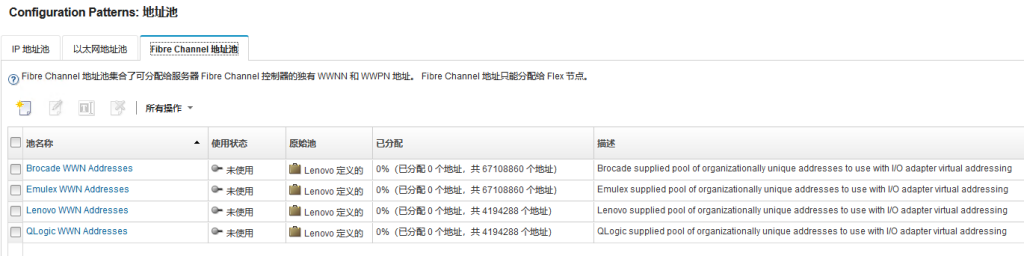

9、LXCA提供了以下预定义Fibre Channel地址池:
● Lenovo WWN 地址
● Brocade WWN 地址
● Emulex WWN 地址
● QLogic WWN 地址
