NVIDIA Mellanox网卡如何收集日志

一、安装MFT

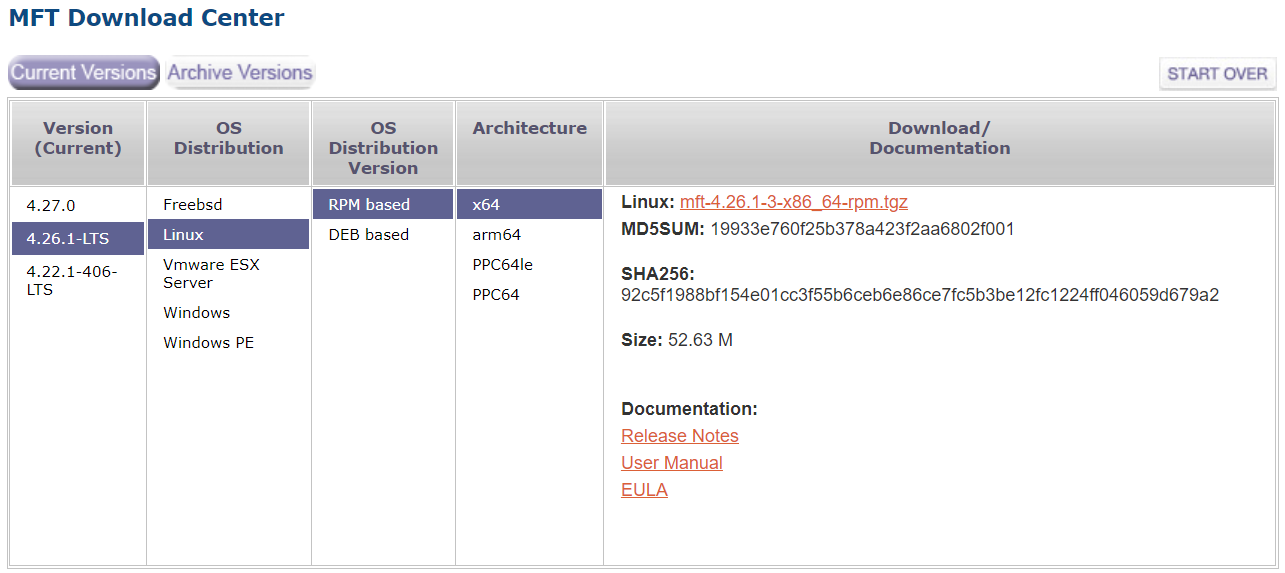

1，在NVIDIA网站按照OS版本和硬件架构下载合适的安装包，例如下图以Linux为例。

NVIDIA Firmware Tools (MFT)

2，在OS中安装下载好的MFT。

[root@node1]# mkdir mft
[root@node1]# cd mft
[root@node1]# tar xzvf mft-4.26.1-3-x86_64-rpm.tgz
[root@node1]# cd mft-4.26.1-3
[root@node1]#./install.sh

二、查看网卡

1，首先需要启动MST。

[root@node1]# mst start

Starting MST (Mellanox Software Tools) driver set
Loading MST PCI module - Success
Loading MST PCI configuration module - Success
Create devices

2，使用mst status命令查看网卡，在这个输出中，可以看到在两个PCI插槽上有两个适配器卡。

[root@node1]# mst status

MST modules:
------------
MST PCI module loaded
MST PCI configuration module loaded
MST devices:
------------

/dev/mst/mt4103_pciconf0 - PCI configuration cycles access.
domain:bus:dev.fn=0000:81:00.0 addr.reg=88 data.reg=92
Chip revision is: 00

/dev/mst/mt4103_pci_cr0 - PCI direct access.
domain:bus:dev.fn=0000:81:00.0 bar=0xc8000000 size=0x100000
Chip revision is: 00

/dev/mst/mt4115_pciconf0 - PCI configuration cycles access.
domain:bus:dev.fn=0000:05:00.0 addr.reg=88 data.reg=92
Chip revision is: 00

3，可以通过lspci验证网卡类型(ConnectX-3 Pro和ConnectX-4)。

[root@node1]# lspci | grep Mellanox

05:00.0 Ethernet controller: Mellanox Technologies MT27700 Family [ConnectX-4]
05:00.1 Ethernet controller: Mellanox Technologies MT27700 Family [ConnectX-4]
81:00.0 Network controller: Mellanox Technologies MT27520 Family [ConnectX-3 Pro]

三、收集网卡dump

Mellanox网卡dump可以通过mlxdump utility 或 mstdump utility进行收集。

通常使用其中一种进行dump收集即可。或由NVIDIA技术人员确定需要使用哪个工具。

3.1 mlxdump

1，通过mlxdump工具可以转储设备内部配置数据和其他内部数据(如计数器、状态机)。该数据可用于硬件故障处理。该工具有3种运行模式: [fast | normal | full]。通常使用full模式，full模式转储所有可用数据，所以收集日志的时间会长一些。

2，mlxdump命令格式。

mlxdump OPTION <command> [COMMAND OPTIONS] [-d|--device MstDevice] [-h|--help] [-v|--version]

-d|–device MstDevice	mst device name
-h|–help	Show help message and exit
-v|–version	Show version and exit
mstdump	Read mstdump information
fsdump	Read Flow Steering information.Note: Reading flow steering information is supported in ConnectX-4 and above adapter cards.
snapshot	Dump everything

3，mlxdump命令示例。

以 “fast” 模式收集 “mlxdump.udmp”：

[root@node1]# mlxdump -d /dev/mst/mt4115_pciconf0 snapshot

以 “full” 模式收集 “mlxdump.udmp”：

[root@node1]# mlxdump -d /dev/mst/mt4115_pciconf0 snapshot -m full

以 “normal” 模式收集并将dump文件命名为 “mlxdump_13_1_2013.udmp”：

[root@node1]# mlxdump -d /dev/mst/mt4115_pciconf0 snapshot -m normal -o mlxdump_13_1_2023.udmp

生成 “flow steering” 信息:

[root@node1]# mlxdump -d /dev/mst/mt4115_pciconf0 fsdump --type=All --gvmi=0

生成 “mstdump” 信息:

[root@node1]# mlxdump -d /dev/mst/mt4115_pciconf0 mstdump

3.2 mstdump

1，mstdump工具转储设备内部配置寄存器。该转储文件由支持团队用于硬件故障排除。它可以应用于所有的NVIDIA设备。

2，mstdump命令格式。

# mstdump [-full] <mst device> > <dump file>_FW_VERSION

-h, –help	show help message and exit
-v, -version, –version	show program’s version number and exit
-full, –full	Dump more expanded list of addresses
-ignore_fail, –ignore_fail	Continue dumipng, even if some addresses fails
-c CSV, -csv CSV, –csv CSV	Database path
–cause address.offset	Specify address and offset
–i2c_secondary I2C_SECONDARY	I2C secondary [0-127]

3，命令示例。

[root@node1]# mstdump /dev/mst/mt4099_pci_cr0 > mt4099_12_16_2600.dmp

四、收集sysinfo-snapshot

1，自动化的sysinfo-snapshot工具旨在对服务器和Mellanox适配器上的所有配置和相关信息进行快照。

2，需要系统中已经安装由NVIDIA或OEM服务器厂家提供的OOB网卡驱动，然后运行驱动自带的命令 ：sysinfo-snapshot.py，程序会在 /tmp 目录生成一个 tgz包。

[root@node01]# sysinfo-snapshot.py

Sysinfo-snapshot is still in process...please wait till completed successfully
Gathering the information may take a while, especially in large networks

Your patience is appreciated
------------------------------------------------------------
Running sysinfo-snapshot has ended successfully!
Temporary destination directory is /tmp/
Out file name is /tmp/sysinfo-snapshot-v3.4.0-node01-20240316-066386.tgz

3，如果驱动版本过低或者系统中使用的是in-box驱动，可单独下载sysinfo-snapshot来运行。

linux-sysinfo-snapshot

[root@node01]# tar xf sysinfo-snapshot_version_3_7_7.tgz
[root@node01]# ls
sysinfo-snapshot_version_3_7_7.tgz sysinfo-snapshot_version_3_7_7

[root@node01]# cd sysinfo-snapshot_version_3_7_7
[root@node01 sysinfo-snapshot_version_3_7_7]# ls
config.csv sysinfo-snapshot_v3.7.7.py

[root@node01 sysinfo-snapshot_version_3_7_7]# ./sysinfo-snapshot_v3.7.7.py
Sysinfo-snapshot is still in process...please wait till completed successfully
Gathering the information may take a while, especially in large networks
Your patience is appreciated
------------------------------------------------------------
Running sysinfo-snapshot has ended successfully!
Temporary destination directory is /tmp/
Out file name is /tmp/sysinfo-snapshot-v3.7.7-node01-20240316-065527.tgz

五、IB卡DUMP收集

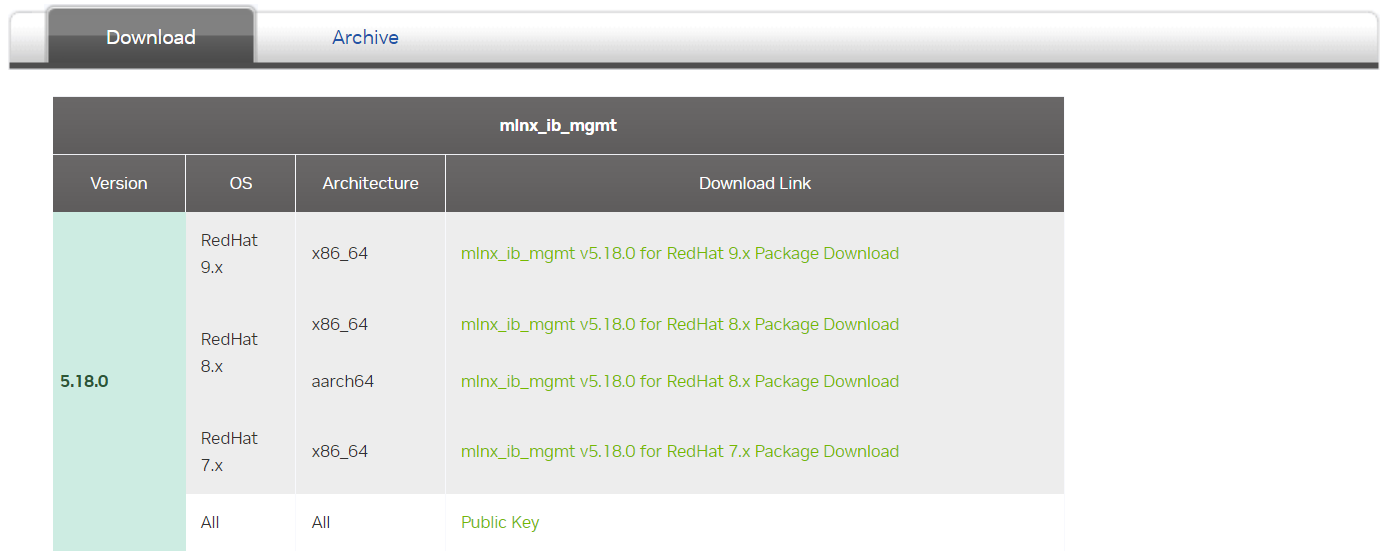

1，如果网卡是IB卡，通常需要收集 ibdiagnet 日志，在IB子网中的任意一个节点上运行InfiniBand Management Tools。

InfiniBand Management Tools

2，命令示例。–pc表示重置所有fabric IB spec兼容的端口计数器(PortCounters和portcountersextend) RN、AR和HBF计数器。–pm_pause_time表示指定第一个计数器采样和第二个计数器采样之间等待的秒数。如果seconds给定值为0，则不会进行第二个计数器采样。(默认= 1)。-P all=1表示如果提供的计数器大于它提供的值，则打印它。如果使用了all则所有计数器获得相同的阈值(默认为0)。–get_cable_info表示查询所有QSFP线缆信息，线缆信息将存储在“ibdiagnet2. Cable”中。-r表示提供关于fabric quality的报告。

3，运行如下命令，等待30秒后，将在默认目录 /var/tmp/ibdianget2 下生成相关文件。如果想指定生成日志的文件夹，可使用 -o参数然后打包整个目录。

[root@node01]# ibdiagnet --pc --pm_pause_time 30 -P all=1 --get_cable_info -r
[root@node01]# tar czf node01-ibdiagnet.tar.gz /var/tmp/ibdiagnet2/
tar: Removing leading `/' from member names
[root@node01]# ls node01-ibdiagnet.tar.gz
node01-ibdiagnet.tar.gz

4，以下转储文件由ibdiagnet生成(取决于ibdiagnet命令行参数或配置文件设置)。

Filename	Description
ibdiagnet2.log	log file
ibdiagnet2.lst	Fabric links in LST format
ibdiagnet2.net_dump	Fabric link dump including split cable mapping and FEC info
ibdiagnet2.net_dump_ext	Extended fabric link dump with FEC, BER and additional phy data
ibdiagnet2.sm	Subnet Managers
ibdiagnet2.pm	IB spec compliant Ports Counters
ibdiagnet2.mlnx_cntrs	Mellanox Diagnostic counters
ibdiagnet2.fdbs	Unicast FDBsNote: Dump disabled by default (*).
ibdiagnet2.mcfdbs	Multicast FDBs
ibdiagnet2.ar	Adaptive routing tablesNote: Dump disabled by default (*).
ibdiagnet2.far	Adaptive routing tables including SHIELD settings
ibdiagnet2.far_flid	Adaptive routing tables including only non-local FLIDs
ibdiagnet2.rn	SHIELD configuration tables
ibdiagnet2.rnc	SHIELD counters (Old file, disable by default)
ibdiagnet2.rnc2	SHIELD, SHIELDv2, HBF counters
ibdiagnet2.nodes_info	Nodes Information (FW version, etc)
ibdiagnet2.db_csv	ibdiagnet internal database
ibdiagnet2.pkey	Pkey tables
ibdiagnet2.ppcc	Port Programmable Congestion Control file
ibdiagnet2.vports	Virtualization:
ibdiagnet2.vport_pkeys	virtualization pkey tables
ibdiagnet2.aguid	alias GUIDs (ConnectX-3 only)
ibdiagnet2.slvl	SLVL tables of the fabric switches
ibdiagnet2.cables	Cable info
Ibdiagnet2.flid	FLIDs configuration details
ibdiagnet2.rails	“rails optimized” validation tests details
ibdiagnet2.sharpibdiagnet.sharp_pm	SHARP data
ibdiagnet2.ibnetdiscover	Discovered network in “ibnetdiscover” format
